1. 產品設計說明
DN263電動機控制器是我公司針對中大型低壓電動機在各種應用場合產生的故障而研發的電動機保護裝置；是一款具有極高性價比，穩定可靠，集繼電保護、測量、控制、通訊為一體的低壓電動機保護裝置。
控制器采集三相電流，三相相電壓，接地電流等數據，將這些數據計算后和控制器記錄的各種保護功能整定信息進行比較，當符合保護動作條件時，驅動繼電器輸出，從而達到保護電動機的目的。

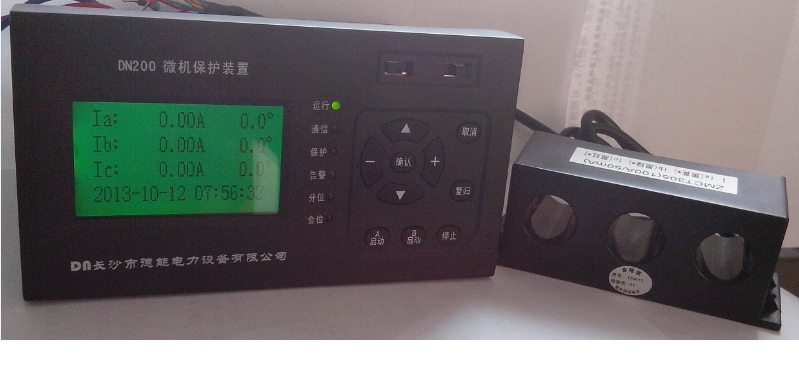

DN263電動機控制器由兩部分組成:人機接口和微處理器、繼電器出口、開關信號輸入模件及外置互感器模件。
控制器可實現測量功能、保護功能、電動機啟/停控制功能和遠程通訊功能；
通訊功能作為DN263進行遠程管理的重要手段；支持MODBUS-RTU和IEC103 兩種通訊協議。
2. 功能特點
具有啟動超時、過載、斷相、接地/漏電、過流堵轉、電流不平衡、短路、欠壓、過壓等多種數字式保護功能；
* 實現電動機回路的三相電流、接地/漏電電流、電流不平衡率、三相線電壓、頻率、功率因數、有功功率、無功功率等多種電參數的測量；
* 滿足直接啟動、雙向啟動、星／三角啟動、自耦變壓器啟動等啟動方式；
* 控制器提供8路開關量輸入，用于啟停信號、復位信號和接觸器狀態等信號輸入；
* 提供4路繼電器輸出，滿足多種啟動方式和保護動作；
* 64次故障記錄*；
* 可支持MODBUS或IEC103通訊總線；
* 安裝于控制柜正面，現場安裝更加便利。
3. 運行模式
采用DN263對電動機進行控制，有九種運行模式:
·保護模式；
·直接啟動模式；
·雙向可逆啟動模式；
·星/三角啟動兩繼電器模式；
·星/三角啟動三繼電器開環模式；
·星/三角啟動三繼電器閉環模式；
·自耦變壓器啟動兩繼電器模式；
·自耦變壓器啟動三繼電器開環模式；
·自耦變壓器啟動三繼電器閉環模式；
運行模式的設置可以通過人機對話方式或者通訊軟件進行。
說明書提供了不同運行模式下的外部典型接線圖。
4. 分段保護
DN263對電動機提供分段式保護，分啟動過程和運行過程對電動機進行保護。
啟動過程中只投入啟動超時保護、斷相保護、電流不平衡保護、接地/漏電保護、 短路保護功能；啟動過程結束后將其它保護投入。
啟動過程中， DN263在避開啟動初期的尖峰電流后將有效保護投入。
5. 系統參數
【注】: DN2636配置有外置式互感器，將互感器二次側電流接入控制器。
電動機功率: DN263主要適用于交流5OHZ，額定電壓至1000V的電動機。
控制器額定電壓:交流380V或660V，直接接入DN263。
控制器電源電壓:交直流85-265V。
開關量輸入(外部有源節點)：直流或交流220V。
繼電器輸出:交流250V/8A；直流30V/5A。
