應用于6.3kV、10kV電壓的機組的保護、控制、測量、監視，并可與梯級調度中心通信，完成遙測、遙信、遙控、遙調功能，實現水電站“無人值守”或“少人值守”及水電站安全經濟運行。系統由電站控制層和現地控制保護層等組成
1、概述
DNS300水電站綜合自動化系統是德能電力
開發的新一代大型水電站計算機監控軟件。系統結合
當今計算機最新技術及同行廠家經驗，定位為致力于
提供一套實現大型水電站無人值班的全開放式的分層
分布的計算機監控系統。該系統具有強大的一體化軟
件平臺，整個系統配置靈活，具有很強的通用性，面
向?qū)ο蟮能浖O(shè)計語言使系統更加擴充容易，整個系
統既能滿足可靠性高、規模較大的高要求用戶的需要
又能滿足規模較小的用戶需要，是水電站自動化解決
方案的首選產品。
2、系統特點
● 遵循開放式的原則，采用國際標準的軟硬件平臺。使用32/64位占先式多任務和多線程、開放式結構的
操作系統，TCP/IP網絡通訊協議，商用數據庫等。
● 采用面向電力系統大對象的設計思想進行設計和編程，系統模塊化程度高，從而有利于系統擴充。
● 采用分布式數據庫管理系統，以組件技術為基礎，使實時數據常駐內存，從而滿足實時性的要求；將實時
● 數據庫與商用數據庫相結合，實現了數據庫管理的分布式、數據訪問的快速性和數據庫接口的標準性，
因而具有很好的開放性。
● 靈活的網絡管理和消息通訊機制，支持雙網、雙機冗余熱備用，支持多種規約，支持雙通道切換，滿足電
力系統可靠性的要求。
● 采用動態庫技術解決了代碼復用問題，提高開發效率。
● 系統具有可擴展性。主站系統的規模、容量、處理速度、CPU負荷在考慮到水電站現狀和遠景規劃的基
礎上，應有充足的裕度，在機組、通信線路數目增加時，不會使系統的性能有明顯的下降。
● 采用通用的商用數據庫，保存靜態數據庫、動態數據庫以及歷史數據庫，方便用戶的二次開發和第三方系
統的介入。采用標準的網絡通信協議，使得不同系統間可直接互連。
● 基于以太網平臺的水電站計算機監控系統。支持各種國際及電力系統標準通訊規約。

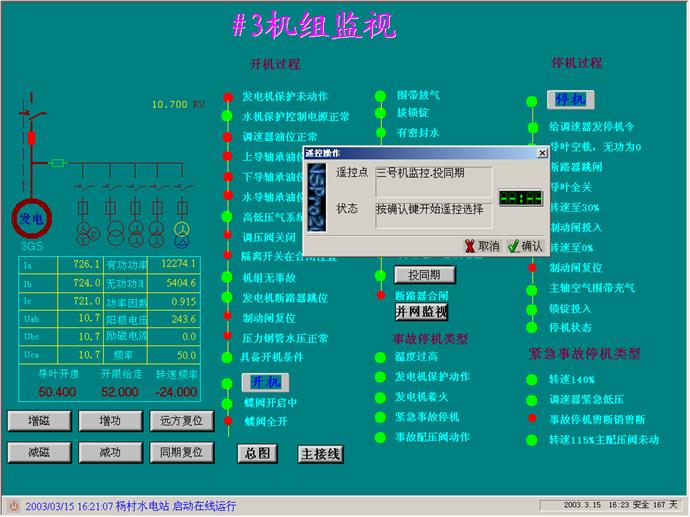

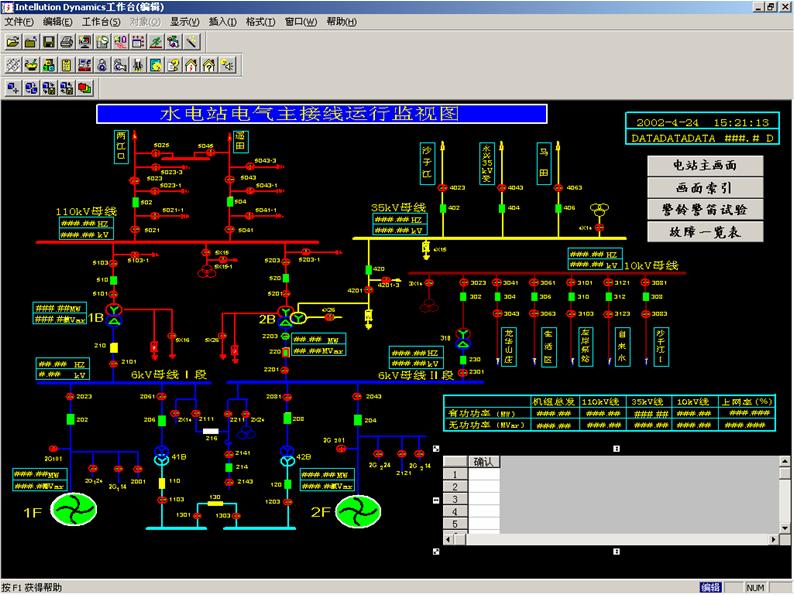

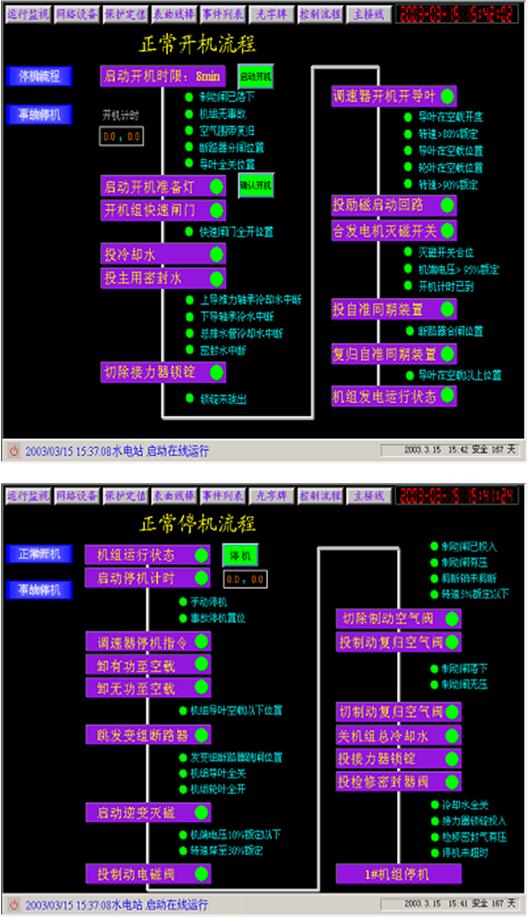

● 友好的人機操作界面、先進的語音報警平臺、豐富的工業控制圖形組態模塊（動態潮流、三維按紐、溫度
計、轉速儀表）。
● 支持OPC標準。
3、系統功能：
● 各主要機電設備運行參數監視和記錄
● 事件順序記錄
● 事故追憶記錄
● 有功功率聯合控制（AGC）
● 無功功率聯合控制（AVC）
● 控制和調節
● 主設備保護和線路保護
● 廠用電源備自投
● 電廠設備運行管理
● 語音報警功能
● WEB遠程訪問
● 模擬顯示屏
● 統計和制表打印
● 故障自診斷和自恢復功能
4.主要技術指標：
● 可靠性
① 平均故障間隔時間（MTBF）：
主計算機（含磁盤） ≥35000h
現地控制單元 ≥45000h
② 可利用率：
計算機監控系統可利用率保證 ≥99.9%
③ 可維護性：
設備平均故障排除時間（現場有備件） ≤0.5h
● 實時性
① 數據采集的實時性
電氣模擬量采集周期 ≤1s
非電氣模擬量（不包括溫度）采集周期 ≤2s
狀態和報警點采集周期 ≤100ms
事件順序記錄點（SOE）分辨率 ≤1ms
LCU采集的變化數據到實時數據庫時間 ≤2s
② 控制響應時間
LCU接受控制命令響應時間 ≤1s
③ 人機接口響應時間
調用新畫面的響應時間（90%畫面） ≤1s
畫面動態數據刷新時間 ≤1s
操作員命令發出到顯示響應時間 ≤2s
報警或事件發生到畫面顯示發出音響時間 ≤2s
④ 主控層控制功能響應時間：
有功功率聯合控制任務執行周期 3~15s
無功功率聯合控制任務執行周期 6s~3min
調度系統數據采集和控制響應時間 滿足調度要求

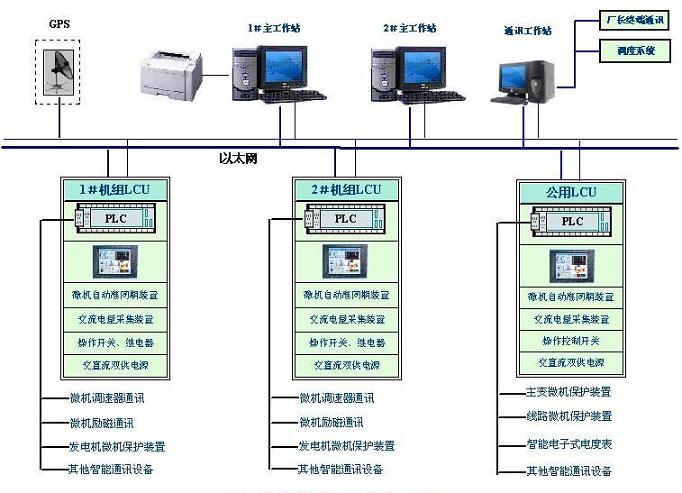

5.系統圖
