1.系統用途：

_{^{DNB300變電站綜合自動化系統}}_{^{是長沙德能電力有限公司根據}}

_{^{電力系統自動化及無人值守的要求，總結國內外變電站微機控制及保}}

_{^{護的研究和生產的先進經驗，專門研發出來的用于110KV及其以下}}

_{^{電壓等級變電站的一套綜合自動化系統。該系統突出解決了微機保護}}

_{^{監控系統在惡劣環境下(如低溫、潮濕、強電磁場干擾、腐蝕性場}}

_{^{所、高海拔、高溫、多雷電等)長期可靠運行問題和常規控制、測}}

_{^{量與信號兼容性問題。本系統具有保護、逼測、逼信、逼脈、遙調、遙}}

_{^{控功能，可實現對變電站全方位的控制和管理，實現了變電站無人或少}}

_{^{人值守功能，為變電站的安全可靠運行提供了完整的解決方案。}}

2.系統特點：

■ 分層式設計

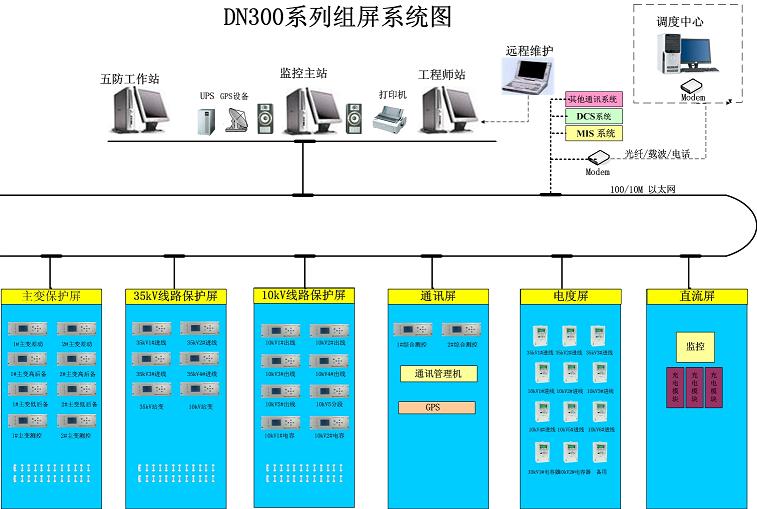

整個系統采用分層分布式結構，接縱向分為變電站層、通訊層和間隔層。間隔層的設備可直接下放至開關場就地，減少了大量的二次接線，各間隔層設備相對獨立，僅通過通訊網與變電站層聯系，取消了原本大量人主控室的測

量、保護等信號，節約了投資，在保持了系統可擴充性的前提下，提高了系統的可靠性。

■ 系統化設計

DNB300變電站綜合自動化系統從功能上可以分為當?shù)睾笈_監控系統、遠動通訊系統、測控系統及保護系四大部分。測控和保護系統相互獨立，裝置內部采用了分離的交流采樣回路，即保證了系統的監測精度，又保證了保護所要

求的抗飽和性。而后臺系統和遠動系統則共同運行于通訊層的100M以太通訊網上，遠動系統信息直采直送，不依賴于當?shù)睾笈_監控系統。

■ 高可靠性設計

采用高性能、高可靠性、高集成度的工業級芯片，加以高精度阻窯濾波元件及密封繼電器，確保了裝置在高、低溫環境下的可靠性。開入開出采用多重光電隔離、采樣軟硬件濾波、磁環回路、看門狗電路、智能診斷、各種開放閉

鎖控制，主板電路設計原則等多種抗干擾措施。按繼電保護的可靠性要求設計監控系統，提高系統整體可靠性，以真正實現變電站無人值班。開關遙信采用雙位置采集，避免了開關操作遙信抖動問題。全封閉抗干擾單元機箱，新型背

插式結構設計，雙層屏蔽，總線不外引，減少電磁干擾的影響，裝置面板外帶塑料罩，防塵防灰，更防用戶誤操作。

■ 免維護設計

完善的自檢體系，硬件監測直到跳鬧出口繼電器。同時在采樣回路中選用了高精度、高穩定性器件，由軟件實現 模擬量精度的調整，取消了傳統的模擬量精度調節補償元件，提高了模擬回路的可靠性，亦方便了現場的調試和校驗。

■ 功能通訊設計

DN300裝置具有雙485通訊模式，解決了通訊速度和穩定性的瓶頸問題，為系統通訊網的構成提供了多種選擇，提高了整個系統的通訊可靠性。而DN300系統的通訊管理機更提供了強大的通訊處理能力，可以同時監控上百個接

點。

■ 開放性設計

DNB300變電站綜合自動化系統的后臺監控核心采用了組件對象模型的系統架構，組態靈活，支持全站數據 共享。整個系統擴充方便，支持接入其他廠家智能設備，且通訊接口方式選擇靈活，可在線配置多種標準通訊規約，例如

CDT91、DNP3.0、IEC101、IEC104等。

■ 人性化設計

在間隔層設備中采用了"免調節"、"即查即用\"過程全息再現"等設計理念，使用戶可以非常方便的使用和維護系統裝置。保護投退、保護定值、事件記錄等信息更采用全中文顯示，顯示信息豐富，操作簡單方便。

3.主要功能：
